Am Morgen des 11. Dezember 2006 um etwa 05h49 UTC streifte und bedeckte der Erdmond mit seinem dunklen südlichen Rand den Stern ZC 1522 = SAO 99098 der Spektralklasse K0. Der Stern mit einer 84 mal stärkeren Leuchtkraft als unsere Sonne hat eine visuelle Helligkeit von +6.8mag und befindet sich in etwa 750 Lichtjahren Entfernung. Der abnehmende und noch zu 63 Prozent beleuchtete Mond stand bei dieser streifenden Sternbedeckung 46 Grad über dem Südwesthorizont.
Die Berechnung dieser streifenden Sternbedeckung erfolgte mit dem hervorragenden Programm Occult3.6 von Dave Herald. Mit dieser Software kann nach entsprechenden Ereignissen im Umkreis einer bestimmten Position gesucht werden. Zu den einzelnen Ereignissen können dann genaue Tabellen mit Zeit- und Positionsangaben erstellt werden. Zusätzlich erzeugt das Programm Grafiken zum Bedeckungsverlauf und vom betroffenen Mondrandprofil.
Mit den Tabellenwerten kann man manuell eine Pfadlinie in einer geeigneten Kartensoftware erstellen. Diese Tabellenwerte können aber auch mit dem hervorragenden Programm Shadow von Geoff Hitchcox automatisch verarbeitet werden. Diese Software erstellt aus den Tabellenwerten mehrere verschiedene Dateien die in diversen Kartenprogrammen für die Pfaddarstellung- oder in GPS-Systemen für die Definition von Positionspunkten verwendet werden. Damit kann man zum Beispiel auch in Google Earth den Pfadverlauf von Bedeckungen darstellen.
Wenn der Pfadverlauf einer streifenden Sternbedeckung erstellt wurde sollte man mit Hilfe der Detailgrafik vom betroffenen Mondrandprofil eine sinnvolle Beobachtungsposition festlegen. Solche horizontale Positionen sind zusätzlich aber auch immer von der jeweiligen Standorthöhe selbst abhängig. Meist gibt es entlang des Bedeckungspfades mehrere mögliche Beobachtungspositionen. Die Auswahl des Beobachtungsstandortes wird man unter den Gesichtspunkten der Erreichbarkeit, der lokalen Sichtbedingungen und ungestörter Beobachtungsmöglichkeit treffen. Wenn man allerdings den Standort nicht kennt oder vorher nicht auf seine Tauglichkeit überprüfen kann sollte man auf jeden Fall mehrere Alternativen einplanen.
Für diese streifende Sternbedeckung wurde ein Pfad für eine nominale Höhe von 530 Meter berechnet. Diese Höhenangabe bezieht sich auf das World Geodetic System 1984 (WGS84). Die mittlere Meereshöhe, der Mean Sea Level (MSL), liegt um den Betrag der "Geoidal Separation" niedriger als der WGS84-Wert. Im Waldviertel beträgt dieser Unterschied etwa 44 Meter.
Das Mondrandprofil zeigte mehrere sichere Bedeckungs- und Wiedererscheinungsereignisse des Sterns für Positionen die etwa 1000 Meter von der nominalen Pfadlinie in Richtung Mond liegen. Daher wählte ich einen gut erreichbaren Standort der etwa 1000 Meter vom berechneten Pfad in Richtung Südwesten lag. Diese geeignete Beobachtungsposition lag etwa 600 Meter nördlich der Ortschaft Obergrünbach im nördlichen Waldviertel und war nach 27 Kilometer Fahrtstrecke von Nonndorf trotz Glatteis auf den Straßen in 30 Minuten erreichbar.
Der Mond streift bei seiner laufenden Bewegung nach Osten mit seinen Bergen und Tälern an der Horizontlinie den Stern SAO 99098
Grafik erstellt mit Guide 8 von Bill J Gray.Tabelle mit den berechneten Daten über Stern, Mond und Pfadverlauf (Occult3.6)
Occultation Predictions for Nonndorf in Dezember 2006 E.Long. 15 14 8.2 Lat. 48 47 13.5 Alt. 590m. T.dia 250mm. dMag 0.0 day Time P Star Sp Mag % Elon Sun Moon CA PA VA WA Libration A B RV Cct R.A. (J2000) Dec y m d h m s No D V ill Alt Alt Az o o o o L B m/o m/o "/sec o h m s o m s Graze of 1522 K0 nearby at Lat = +49.10 -0.98(E.Long -15.24), CA = 15.9S 11 5 49 5 Gr 1522 K0 6.8 63- 105 -8 46 219 Closest distance to graze path is 19km at azimuth 56 06 12 11 5 49 42 M 1522 K0 6.8 63- 105 -8 46 219 16S 217 192 197 +3.9 -1.3 +2.0+3.4 .208 -118 10 24 19.5 10 35 16 Grazing Occultation of 1522 K0 Magnitude 6.8 Date 2006 Dezember 11 (Montag) Nominal site altitude 530m E. Longit. Latitude U.T. Sun Moon TanZ PA WA CA o ' " o ' " h m s Alt Alt Az o o o 14 30 0 49 48 17 5 46 58 -9 46 216 0.97 216.9 197.23 15.76S 14 33 0 49 45 27 5 47 6 -9 46 217 0.97 216.9 197.24 15.77S 14 36 0 49 42 36 5 47 15 -9 46 217 0.97 216.9 197.25 15.78S 14 39 0 49 39 46 5 47 24 -9 46 217 0.97 216.9 197.26 15.78S 14 42 0 49 36 55 5 47 32 -9 46 217 0.97 216.9 197.27 15.79S 14 45 0 49 34 4 5 47 41 -9 46 217 0.97 217.0 197.28 15.80S 14 48 0 49 31 13 5 47 49 -9 46 217 0.97 217.0 197.29 15.81S 14 51 0 49 28 22 5 47 58 -9 46 217 0.97 217.0 197.30 15.82S 14 54 0 49 25 30 5 48 7 -9 46 218 0.97 217.0 197.30 15.83S 14 57 0 49 22 38 5 48 15 -9 46 218 0.97 217.0 197.31 15.84S 15 0 0 49 19 46 5 48 24 -9 46 218 0.97 217.0 197.32 15.85S 15 3 0 49 16 53 5 48 33 -9 46 218 0.97 217.0 197.33 15.86S 15 6 0 49 14 1 5 48 42 -9 46 218 0.97 217.0 197.34 15.87S 15 9 0 49 11 8 5 48 50 -8 46 218 0.97 217.0 197.35 15.88S 15 12 0 49 8 14 5 48 59 -8 46 218 0.97 217.0 197.36 15.88S 15 15 0 49 5 21 5 49 8 -8 46 219 0.97 217.0 197.37 15.89S 15 18 0 49 2 27 5 49 17 -8 46 219 0.97 217.1 197.38 15.90S 15 21 0 48 59 34 5 49 25 -8 46 219 0.97 217.1 197.39 15.91S 15 24 0 48 56 39 5 49 34 -8 46 219 0.97 217.1 197.39 15.92S 15 27 0 48 53 45 5 49 43 -8 46 219 0.97 217.1 197.40 15.93S 15 30 0 48 50 51 5 49 52 -8 46 219 0.97 217.1 197.41 15.94S Path coordinates are referred to WGS84 (as used by GPS). Librations Long +3.88 Lat -1.25 P +197.4 D -2.1 Illumination of moon 63%- Elongation of Moon 105 Vertical Profile Scale 2.57 km/arcsec at mean distance of moon Horizontal Scale Factor 1.49 deg/min

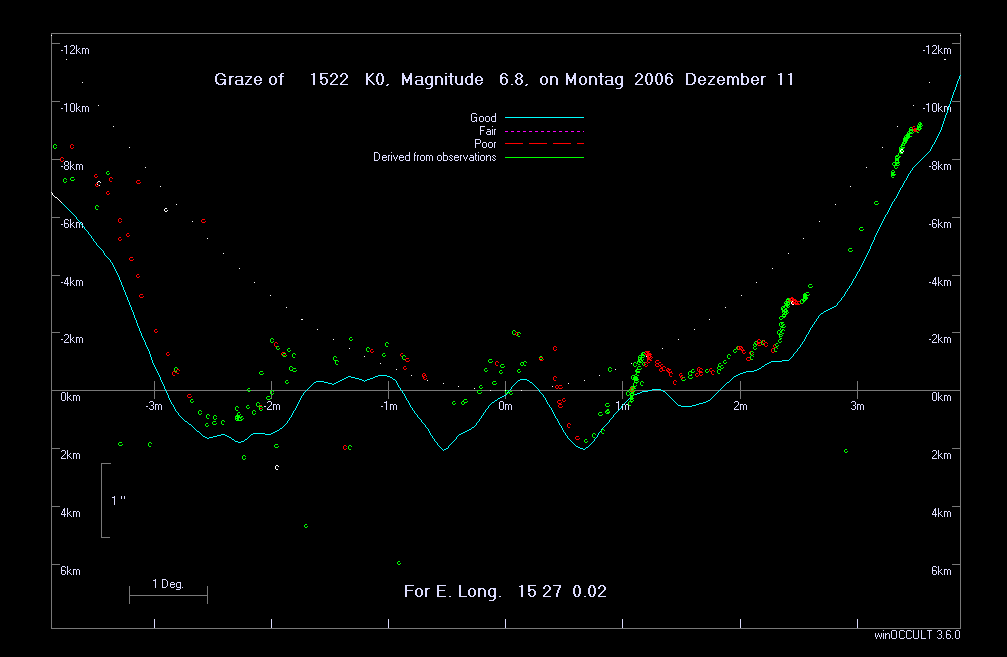

Mondrandprofil im Bedeckungsbereich mit Messpunkten P,D(+/-0.5 deg) aus früheren Beobachtungen (Null-Linie für 530m WGS84)
Die gewählte Beobachtungsposition relativ zum Bedeckungspfad für 530m lag bei + 1000 Meter Satellitenansicht vom Verlauf der streifenden Bedeckungslinie im nördlichen Waldviertel
Beobachtungsbericht
Date Observer Position Observer 2006/12/11 48° 53´ 00.28" North (WGS84) Gerhard Dangl Star 15° 26´ 48.11" East (WGS84) 3830, Nonndorf 12 ZC 1522 = SAO 99098 486.4m (MSL), 530.7m (WGS84) AUSTRIA
TELESCOPE: Type: Newton Focal length: 1200mm Aperture: 254 mm Magnification: video/primary focus/recorded field 1112" x 830" Mount: Equatorial EQ6 Motor drive: Yes TIMING & RECORDING: Timekeeping: GPS 1PPS Garmin18 LVC + KIWI-OSD Sensor/Camera: WAT-902H2 Ultimate, CCIR, 1/2" Sony CCD-Sensor ICX419ALL Mode of recording: It=20ms (50 Img/s), Video CCIR, AVI, YUY2, Huffyuv, Device of recording: Xpert V-Stream Videograbber USB2.0, Notebook Harddisk Time insertion: KIWI-OSD OBSERVING CONDITIONS: Atmospheric transparency: good Wind: No Star image stability: fair Temperature: 270 Kelvin (-03 deg Celsius) ADDITIONAL COMMENTS: Predictions with Occult3.6 A total of 12 graze events (6D/6R) on the dark limb of the moon recorded Video evaluation accomblished with VirtualDub1.6.16 and Limovie0.9.24 Another verification with brand new Limovie0.9.25 did not change results Due to seeing effects no diffraction was verifiable Only clear glass filter (Astronomik) for CCD protection was used 3-D position and timing with Garmin GPS18 LVC receiving 09 satellites Horizontal dilution of precision 1.0, geoidal separation 44.3m

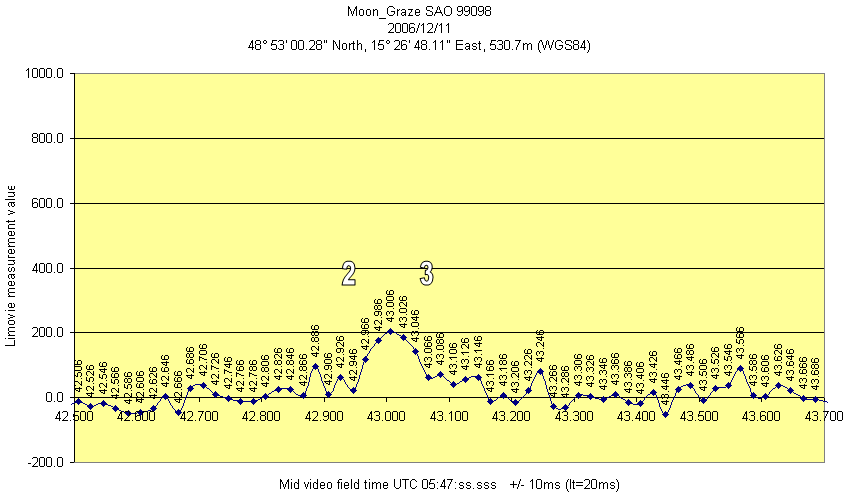

Der gesamte Bedeckungsverlauf mit 12 Ereignissen - Klick auf die Nummer zeigt Detailkurve
Tabelle mit den beobachteten Ereignissen und den Resultaten der Videomessung
Nr. Datum Kommentar Video time UT SAO Mag hh:mm:ss.sss +/- s
1 2006/12/11 Disappearance level 50% 05:47:06.507 0.010 99098 6.8 1 2006/12/11 Disappearance level 0% 05:47:06.647 0.010 99098 6.8 Star occulted for duration 00:00:36.459 0.020 99098 6.8 2 2006/12/11 Partial reappearance start 05:47:42.886 0.010 99098 6.8 2 2006/12/11 Partial reappearance relative level 50% 05:47:42.966 0.010 99098 6.8 Star partial visible for duration 00:00:00.080 0.020 99098 6.8 3 2006/12/11 Disappearance relative partial level 50% 05:47:43.046 0.010 99098 6.8 3 2006/12/11 Disappearance level 0% 05:47:43.106 0.010 99098 6.8 Star occulted for duration 00:00:06.920 0.020 99098 6.8 4 2006/12/11 Reappearance start 05:47:49.826 0.010 99098 6.8 4 2006/12/11 Reappearance level 50% 05:47:49.966 0.010 99098 6.8 Star visible for duration 00:01:15.118 0.020 99098 6.8 5 2006/12/11 Disappearance level 50% 05:49:05.084 0.010 99098 6.8 5 2006/12/11 Disappearance level 0% 05:49:05.344 0.010 99098 6.8 Star occulted for duration 00:00:00.580 0.020 99098 6.8 6 2006/12/11 Reappearance start 05:49:05.384 0.010 99098 6.8 6 2006/12/11 Reappearance level 50% 05:49:05.664 0.010 99098 6.8 Star visible for duration 00:00:00.500 0.020 99098 6.8 7 2006/12/11 Disappearance level 50% 05:49:06.164 0.010 99098 6.8 7 2006/12/11 Disappearance level 0% 05:49:06.464 0.010 99098 6.8 Star occulted for duration 00:00:21.560 0.020 99098 6.8 8 2006/12/11 Reappearance start 05:49:27.644 0.010 99098 6.8 8 2006/12/11 Reappearance level 50% 05:49:27.724 0.010 99098 6.8 Star visible for duration 00:00:05.980 0.020 99098 6.8 9 2006/12/11 Disappearance level 50% 05:49:33.704 0.010 99098 6.8 9 2006/12/11 Disappearance level 0% 05:49:33.824 0.010 99098 6.8 Star occulted for duration 00:00:05.699 0.020 99098 6.8 10 2006/12/11 Reappearance start 05:49:39.303 0.010 99098 6.8 10 2006/12/11 Reappearance level 50% 05:49:39.403 0.010 99098 6.8 Star visible for duration 00:00:39.520 0.020 99098 6.8 11 2006/12/11 Disappearance level 50% 05:50:18.863 0.010 99098 6.8 11 2006/12/11 Disappearance level 0% 05:50:18.923 0.010 99098 6.8 Star occulted for duration 00:00:20.539 0.020 99098 6.8 12 2006/12/11 Reappearance start 05:50:39.342 0.010 99098 6.8 12 2006/12/11 Reappearance level 50% 05:49:39.402 0.010 99098 6.8
PLACE NAME Obergruenbach
ADDRESS A-3822, Austria
E-MAIL ADDRESS gerhard@dangl.at
REPRESENTATIVE Gerhard Dangl
REPORTED TO ILOC
TA NED 25.4 120.0 15 26 48.1 E 48 53 00.3 N 530.7GPS (WGS84)
OA Gerhard Dangl
012006121105470651 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
022006121105474297 S 99098 2V MS 0011 212-3 6 AAA
Partial (50%) reappearance; VTI with KIWI-OSD+GPS
032006121105474305 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
042006121105474997 S 99098 2V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
052006121105490508 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
062006121105490566 S 99098 2V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
072006121105490616 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
082006121105492772 S 99098 2V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
092006121105493370 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
102006121105493940 S 99098 2V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
112006121105501886 S 99098 1V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
122006121105503940 S 99098 2V MS 0011 212-3 6 AAA
Video time insertion with KIWI-OSD and GPS
INTERNATIONAL LUNAR OCCULTATION CENTER (ILOC) PRELIMINARY REDUCTION OF LUNAR OCCULTATION OBSERVATIONS FOR REPORT R1438
TEL CODE 1 LOCATION(E 15 26 48.10 N48 53 0.30 530.7M (DM 84 WGS84 ) TELESCOPE(AP 25CM FL 120CM TYPE NED)
OBS CODE 1 Gerhard Dangl
DATE TIME(UTC) AGE CT STAR NO. MAG PH TEL OBS REC O-C(")HW(") K-R(DEG)KM(DEG) H92 SOURCE SAO DM REPORT DAT.NO.
6 12 11 5 47 6.51 20.3 S 99098 6.8 DD 1 1 1 0.02 2.27 96.9 213.2 H 15584 P 50950 99098 +11 2217 143800 0001
6 12 11 5 47 42.97 20.3 S 99098 6.8 RD 1 1 1 -0.60 2.02 97.8 214.1 H 15584 P 50950 99098 +11 2217 143800 0002
6 12 11 5 47 43.05 20.3 S 99098 6.8 DD 1 1 1 -0.60 2.02 97.8 214.1 H 15584 P 50950 99098 +11 2217 143800 0003
6 12 11 5 47 49.97 20.3 S 99098 6.8 RD 1 1 1 9.99 -9.99 98.0 214.2 H 15584 P 50950 99098 +11 2217 143800 0004
6 12 11 5 49 5.08 20.3 S 99098 6.8 DD 1 1 1 0.52 -0.23 99.8 216.1 H 15584 P 50950 99098 +11 2217 143800 0005
6 12 11 5 49 5.66 20.3 S 99098 6.8 RD 1 1 1 0.49 -0.21 99.8 216.1 H 15584 P 50950 99098 +11 2217 143800 0006
6 12 11 5 49 6.16 20.3 S 99098 6.8 DD 1 1 1 0.48 -0.20 99.8 216.1 H 15584 P 50950 99098 +11 2217 143800 0007
6 12 11 5 49 27.72 20.3 S 99098 6.8 RD 1 1 1 -0.30 0.47 100.4 216.7 H 15584 P 50950 99098 +11 2217 143800 0008
6 12 11 5 49 33.70 20.3 S 99098 6.8 DD 1 1 1 -0.13 0.29 100.5 216.8 H 15584 P 50950 99098 +11 2217 143800 0009
6 12 11 5 49 39.40 20.3 S 99098 6.8 RD 1 1 1 -0.01 0.16 100.7 217.0 H 15584 P 50950 99098 +11 2217 143800 0010
6 12 11 5 50 18.86 20.3 S 99098 6.8 DD 1 1 1 0.59 -0.35 101.7 217.9 H 15584 P 50950 99098 +11 2217 143800 0011
6 12 11 5 50 39.40 20.3 S 99098 6.8 RD 1 1 1 -0.09 0.49 102.2 218.4 H 15584 P 50950 99098 +11 2217 143800 0012
