Video_EXposure_Analyzer

V E X A 2.0

gb_flagPage in EnglishGanzseitenversion dieser Seite

Die aktuelle Version VEXA 2.0 wurde im Jahr 2007 aus der Version 1.0 weiterentwickelt. Die erste Version VEXA 1.0 war 2006 ursprünglich nur für den Videomode entwickelt worden. In der Version 2 konnten jedoch zwei weitere Modes, der Pulse Mode und der Lauflichtmode, integriert werden. Dafür waren nur geringe Änderungen in der Schaltung notwendig. Die zwei weiteren Funktionen wurden hauptsächlich durch eine neue Software realisiert. Daher ist es auch relativ einfach, einen bereits vorhanden VEXA 1.0 auf die neue Version VEXA 2.0 umzubauen.

Funktionsvergleich der Versionen
ModeVEXA 1.0VEXA 2.0
Video ModeJaJa
Pulse ModeNeinJa
Lauflicht ModeNeinJa



Upgrade von VEXA 1.0 auf VEXA 2.0
ModeSoftwareHardware
Video ModeKeine ÄnderungKeine Änderung
Pulse ModeÄnderungÄnderung
Lauflicht ModeÄnderungKeine Änderung

Hardware Umbau Vorschlag für die Verwendung des Pulse Mode:
Hier ist ein einfacher Vorschlag über einen Hardware Umbau um ein VEXA 1.0 auf die Version 2.0 umzurüsten. Um den neuen Pulse Mode nutzen zu können ist es notwendig einen zusätzlichen Eingang für das 1PPS Signal zu haben. In VEXA 2.0 ist das der Pin 9 des Microcontrollers. Aber in VEXA 1.0 ist der Pin 9 durch die Platine mit Ground verbunden.

Der Pin 9 des uC wird auch beim Programmieren verwendet. Daher darf erst nachdem der uC mit der neuen VEXA 2.0 Software geflashed wurde der Pin 9 horizontal gebogen werden. Einen 4k7 Widerstand und ein Stück Draht anzulöten ist alles was zu tun ist. Ein zweiter Draht für eine Ground Verbindung zum 1PPS Gerät wird ebenfalls benötigt. Das Ground Potential ist auf mehreren Punkten der VEXA 1.0 Platine verfügbar. Anschluss 9 vom IC Sockel hat natü,rlich ebenfalls Ground Potential. Beide Drähte müssen aber mechanisch gegen Bewegung fixiert werden ansonsten würde der Pin 9 des uC sehr bald abbrechen.
Hier ein Bild vom umgebauten
Pin 9 des Microcontrollers mit Widerstand und Draht.
Das Ground Potential liegt an Pin 9 des IC Sockels vom Microcontroller.
Das Resultat ist ein VEXA 1.0 umgebaut auf ein VEXA 2.0.


Link zur vorherigen Version VEXA 1.0


Inhalt dieser VEXA 2.0 Seite und einige Links

Hinweis: Download und Anwendung dieser Informationen und Dateien ist frei, erfolgt aber auf eigenes Risiko und ist nur erlaubt für nichtkommerzielle Anwendung. Copyrights werden beansprucht vom Autor dieser Internetseiten. Es ist möglich, dass Dateien und ihr Inhalt von Zeit zu Zeit verändert werden.

Häufig gestellte Fragen (FAQ - Frequently Asked Questions)

VEXA Video Mode - detailierte Funktionsbeschreibung

Signal Messungen an einem VEXA Prototyp

VEXA Messungen im Video Mode - CCIR Video Modul SK1004XC/SO

VEXA Messungen im Video Mode - CCIR Video Kamera WAT-120N

Download der VEXA 2.0 Beschreibung von Funktionen und Hardware (PDF-470kB)

Download der VEXA 2.0 Software als Intel Hex und Binärdatei (ZIP-3kB)

Danksagung und Copyright Hinweise


Häufig gestellte Fragen (FAQ - Frequently Asked Questions)

1.) Was bedeutet VEXA?
VEXA steht als Abkürzung für Video_EXposure Analyzer. VEXA besteht aus frei erhältlichen Hardwarekomponenten und von mir eigens dafür programmierter Software die den Funktionsablauf steuert.

2.) Was kann man mit VEXA machen?
VEXA dient zum Anzeigen und Testen der Belichtungsdauer einer Videokamera oder eines Videomoduls. Es ist ein Gerät um den Beginn und das Ende der optischen Belichtung innerhalb eines Video Halbbildes zu zeigen. VEXA 2.0 kann zusätzlich als Lauflicht arbeiten oder auch als extern getriggertes optisches Impulsgerät verwendet werden.

3.) Welche Kameras kann man mit VEXA testen und messen?
Alle Videokameras die einen analogen Ausgang im PAL oder NTSC Standart haben. Dabei ist es egal ob die Kamera eine Farb- oder Monochromausführung ist.

4.) Kann man mit VEXA auch Videokameras im Integrationsmode testen?
Ja, wenn diese einen analogen Videoausgang haben. Aber durch die interne Bildintegration können die von VEXA im Video Mode synchron gesteuerten LEDs im Videobild eventuell falsch dargestellt werden. Hier kann zusätzlich der Lauflicht Mode für die Messung von Integrationszeiten angewendet werden.

5.) Kann man mit VEXA auch USB-Kameras oder Fire-Wire Kameras testen?
Nein, aus diesen digitalen Signalen kann VEXA nicht direkt angesteuert werden. Wenn diese Kameras aber auch einen analogen Videoausgang haben kann man mit VEXA messen. Hier kann aber ebenfalls der Lauflicht Mode für die Messung von Integrationszeiten angewendet werden.

6.) Wie kann man mit VEXA messen?
Um die Video-Belichtung zu messen, muß man nur die Kamera an VEXA anschliessen und die 10 LEDs mit der zu testenden Kamera aufnehmen. Der ideale Abstand hängt dabei von der verwendeten Kameraoptik ab. Für genaue Messungen können bis zu 32 verschiedene Video Modes mit einem DIP-Schalter ausgewählt werden. Weitere Möglichkeiten bieten Lauflichtmode und Pulsmode.

7.) Kann ich mit VEXA auch die Genauigkeit von Video Time Inserter (VTI) direkt überprüfen?
Ja, VEXA zeigt im Pulsmode optisch die zeitliche Lage vom Beginn einer neuen UTC Sekunde. So kann man prüfen ob die vom VTI eingeblendete Zeit mit UTC übereinstimmt.
Zusätzlich zum VTI Test kann man mit VEXA bei einer Videokamera den zeitlichen Bezug zwischen Belichtung und V_sync Ausgangsimpuls sehr genau messen. Mit diesem VEXA-Ergebnis und der VTI-Zeiteinblendung kann man nun bei relativ kurzen Belichtungen von hellen Objekten wie Mond oder gefilterter Sonne den Aufnahmezeitpunkt auf etwa eine Millisekunde oder sogar noch genauer bestimmen.

8.) Gibt es VEXA als Fertiggerät oder als Bausatz?
Nein, aber alle erforderlichen Informationen zum Selbstbau und Betrieb eines VEXA werden auf diesen Internetseiten kostenlos aber ohne Garantien zur Verfügung gestellt. Bitte Copyright-Hinweise beachten. Einige Prototypen von VEXA wurden bereits erfolgreich aufgebaut und betrieben.

9.) Mit welchen Materialkosten muß man beim Selbstbau eines VEXA rechnen?
Als Untergrenze sollte man mit ungefähr 15 Euro oder etwa 20 US-Dollar rechnen.

10.) Welche Versorgung braucht VEXA?
7-12 Volt Gleichspannung bei einem Stromverbrauch von etwa 30mA.


VEXA Video Mode
Funktionsbeschreibung

Überblick:
VEXA ist eine einfache Microcontroller-Schaltung zum Anzeigen und Testen der Belichtungsdauer einer Videokamera oder eines Videomoduls. VEXA ist ein Gerät um den Beginn und das Ende der optischen Belichtung innerhalb eines Video Halbbildes zu zeigen. Dieses Gerät wurde entwickelt um Kameras mit einer Belichtungsdauer von einem Halbbild oder kürzer zu testen. Moderne Kameras können das Zeitfenster der Belichtung von einer gesamten Halbbilddauer (PAL=20.00000ms, NTSC=16.68335ms) zu kurzen Zeiten im Bereich von nur 10 Mikrosekunden verändern. Das Belichtungsfenster beginnt meistens an einem variablen Zeitpunkt im Halbbild und dauert bis zum Ende des Halbbildes. Aber einige Video Module starten die Belichtung zu einem fixen Zeitpunkt und verändern das Belichtungsende im Halbbild.

VEXA verwendet vom analogen Videosignal extrahierte Vsync Impulse um eine Reihe von 10 geschalteten LEDs zu synchronisieren und so die Position und Dauer der optischen Belichtung innerhalb eines Video Halbbildes zu zeigen. Um die Belichtungszeit zu messen, muß man nur die 10 LEDs mit der zu testenden Kamera aufnehmen. Der ideale Abstand hängt von der verwendeten Kameraoptik ab. Man sollte das Umgebungslicht im Blickfeld der Kamera verändern um zu sehen wie die Kamera das Zeitfenster der Belichtung ändert.

Für genaue Messungen können 32 Video Modes mit einem DIP-Schalter ausgewählt werden. Die Details kann man in der VEXA 2.0 Beschreibung (PDF-470kB) nachlesen.

Mit einem Potentiometer kann man die Helligkeit der LEDs über einen weiten Bereich einstellen. CCD oder CMOS Kameras können das Glimmen von roten LEDs erfassen obwohl sie für das menschliche Auge als dunkel erscheinen. Daher kann auf der anderen Seite eine zu große LED Helligkeit die 10 Einzelpositionen der beleuchteten LEDs überstrahlen.

VEXA braucht für die Funktion eine Spannungsversorgung im Bereich von 7 - 15 Volt Gleichspannung und 30mA Strom. Es wird dazu das richtige Netzteil benötigt aber mit einer 9-Volt Batterie sollte eine Funktion für 3 - 4 Stunden ebenfalls möglich sein. Man verbindet den analogen Video Ausgang der Kamera mit dem VEXA Video Eingang. Um die Belichtung und die Regelung der Belichtung aufzunehmen oder live zu sehen, muß man den VEXA Video Ausgang an einen Monitor, einen Videorekorder oder Videograbber anschließen.

Video EXposure Analyzer - VEXA
(Funktionsdiagramm)

VEXA functional diagram

VEXA verwendet die extrahierten Vsync Impulse vom analogen Video Signal um die internen Laufstarts der LED Reihe zu synchronisieren. Nach einem Start wird immer nur eine LED (01 - 10) nach der anderen hell geschaltet. Die Verzögerung zwischen Vsync und dem Start von LED 01 und die Zeitschritte zwischen den einzelnen beleuchteten LEDs werden vom ausgewählten Mode (00-31) gesteuert. VEXA kann auch die ungeraden und geraden Halbbilder von PAL oder NTSC Video Signalen unterscheiden. Daher kann man einen LED-Durchlauf nur in ungeraden, nur in geraden oder in beiden Halbbildern auswählen.

Beispiel - ideales Zeitverhalten:
Wir benutzen eine PAL Kamera mit einem Video Halbbild von 20ms und betreiben VEXA im Mode 00. Vexa wartet auf den Vsync Impuls und startet die LED Reihe unmitelbar danach mit der LED 01. Im Mode 00 werden die LEDs 01 bis 10 einzeln aufeinander folgend für exakt 2 ms hell geschaltet. Nach 20ms haben alle zehn LEDs für jeweils 2 ms geleuchtet und dann wird das nächste Video Halbbild mit dem nächsten Vsync Impuls gestartet. Der selbe Zyklus startet von neuem und so weiter.

In unserem Beispiel nehmen wir an, dass die Belichtungsautomatik unserer Kamera in jedem Halbbild 12 ms belichtet. Der Beginn erfolgt 8ms nach dem Vsync. Das Belichtungsfenster dauert bis zum Ende des Halbbildes bei 20ms. Wenn wir den Sichtbereich der Kamera abdunkeln, würde die Kameraautomatik den Beginn der Belichtung um einige Millisekunden früher als in unserem Beispiel ansetzen.
Hinweis: Die maximale Belichtungsdauer dauert bei einer PAL Kamera nahezu 20ms pro Halbbild und könnte bei einer NTSC Kamera bis etwa 16.68ms andauern.

Was werden wir in unserem Beispiel in einer aufgenommenen PAL Video Sequenz oder auf einem Monitor, der das Livebild zeigt, sehen? Es erfolgt keine Belichtung während der Leuchtdauer von LED 01, 02, 03 und 04. Daher erscheinen LED 01 bis 04 dunkel (0-8ms) und die LEDs 05 bis 10 (8ms - 20ms) sind während dem Belichtungsfenster beleuchtet und leuchten daher hell am aufgenommenen Video oder am Monitor. Wir sind in der Lage die Dauer (6 x 2ms = 12ms) und zusätzlich die Position des Belichtungsfensters in jedem Halbbild zu bestimmen. Siehe dazu die unten folgende Grafik mit der graphischen Beschreibung dieses Ergebnisses.

Beispiel Video Zeitverhalten - idealisiert
VEXA video timing
VEXA video timing
Live Video Bild von allen 10 Vexa-LEDs am Monitor

Beispiel - reales Zeitverhalten:
Und nun das gleiche Beispiel wie zuvor aber mit einem realen Zeitverhalten der Kamera. Die Belichtungszeit ist die gleiche (12ms) wie in unserem vorigen Beispiel. Aber in der Realität gibt es meistens einen zeitlichen Versatz zwischen dem Halbbild-Ausgangssignal (Vsync) und der internen Belichtungssequenz. Dieser kleine Versatz wurde von Geoff Hitchcox in einigen meiner früheren Messungen am Video Modul SK-1004XC, wo ich mein KIWI-OSD mit der 1PPS LED und ein Oszilloskop verwendete, entdeckt. Und dies war der Grund für mich ein Gerät wie VEXA zu entwickeln, um in der Lage zu sein das exakte Verhalten von Video Kameras und Video Module zu messen.

Wie können wir durch die Verwendung von VEXA diesen zeitlichen Versatz zwischen dem Halbbild-Ausgangssignal (Vsync) und der internen Belichtungssequenz sehen? Ein realer Wert für diesen Zeitversatz ist kleiner als eine Millisekunde. Betrachten wir die unten folgende Grafik unter der Annahme, dass der Zeitversatz eine Millisekunde ist. Zur Erinnerung, wir betreiben VEXA im Mode 00. Daher wird die LED 01 unmittelbar nach dem Vsync für 2ms eingeschaltet. Wegen dem Zeitversatz (Offset) ist zu diesem Zeitpunkt das interne Belichtungsfenster noch nicht beendet sondern dauert noch etwa 1 Millisekunde an.

Was werden wir auf Aufnahmen oder einem Monitor der die aufgenommenen LEDs zeigt sehen? LED 01 in halber Helligkeit weil sie nur für 1 ms am Ende des Belichtungsfensters erfasst wurde. Während dem Leuchten von den LEDs 02, 03 und 04 wurde keine Belichtung durchgeführt, daher erscheinen sie komplett dunkel. LED 05 wurde nur für 1ms erfasst am Beginn des Belichtungsfensters und erscheint in halber Helligkeit wie LED 01. Nur die LEDs 06, 07, 08, 09 und 10 wurden alle für 2ms erfasst und sind voll beleuchtet. Wenn wir alle Belichtungszeiten 1ms + 5 x 2ms + 1ms addieren, bekommen wir die korrekte Belichtungsdauer von 12ms.

Nun können wir andere VEXA-Modes verwenden um diese Resultate mit höherer zeitlicher Auflösung zu bestimmen. Das Einzige was wir beachten müssen ist, wenn die LED 01 auch bei kurzen Belichtungsfenster leuchtet, existiert ein interner Zeitversatz zwischen dem Halbbildsignal am Video Ausgang (Vsync) und dem internen Belichtungsfenster. Und in so einem Fall zeigt uns die LED 01 das Ende des Belichtungsfensters und nicht den Beginn. Die Existenz und der Wert eines Zeitversatzes sind unterschiedlich und sind abhängig von der Video Kamera oder dem Modul Typ.

Beispiel Video Zeitverhalten - real
VEXA video timing
VEXA video timing
Live Video Bild von allen 10 Vexa-LEDs am Monitor



Zusätzlicher Hinweis für den Gebrauch von NTSC Kameras:
Ein Durchlauf der LED Reihe endet spätestens mit dem nächsten Vsync Impuls oder früher nachdem die 10 LED Leuchtzeiten vorbei sind, abhängig vom verwendeten Mode. Die maximal wählbare Laufzeit ist Mode 00 mit 10 x 2ms = 20ms. Das ist die volle Zeit eines PAL Halbbildes. Aber wenn Sie eine NTSC Kamera verwenden werden Sie in diesem Mode sehen, dass der LED Durchlauf bei LED 09 wegen dem nächsten Vsync nach 16.68335ms endet. Daher wird beim Signal einer NTSC Kamera die LED 10 in diesem Mode nie leuchten.

Nun nach dem Lesen all dieser theoretischen Beschreibungen sollten Sie zusätzlich einen Blick auf Bilder von realen VEXA-Messungen, durchgeführt mit meinem CCIR Video Modul SK1004XC/SO und der Video Kamera WAT-120N, werfen.

VEXA Messungen im Video Mode - CCIR Video Modul SK1004XC/SO

VEXA Messungen im Video Mode - CCIR Video Kamera WAT-120N


Signal Messungen an einem VEXA Prototyp

Diese Messungen von internen Signalen an einem VEXA Prototyp sind nur für zusätzliche technische Informationen. Diese Bilder und das Wissen darüber sind für den Bau und die Benutzung eines Video EXposure Analyzer - VEXA nicht notwendig.

Zeitversatz Vsync and Even/Odd Signal

Startzeit von LED 01

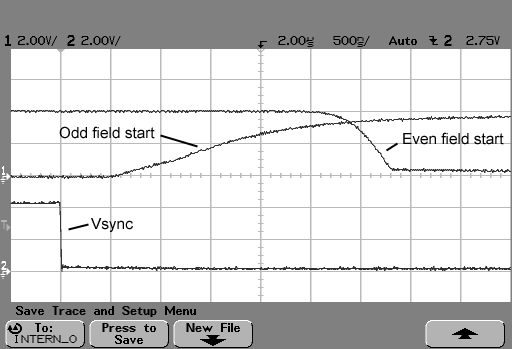

Zeitversatz zwischen Even/Odd signal (Pin7) and Vsync (Pin3) am LM1881
timing diagram

Der Zeitversatz zwischen Vsync und Signal "Odd field start" ist 2 us.
Der Zeitversatz zwischen Vsync und Signal "Even field start" ist etwa 3.5 us.



Das Licht von LED 01 startet niemals früher als 9us nach dem Vsync
timing diagram

LED 01 in den Video Modes 00, 03, 08, 14, 21 und 31


Link zur Seite: Messung der Belichtung und internen Zeitverzögerung bei Videokameras




Danksagung:
Geoff Hitchcox (Neuseeland), der Entwickler des Video Time Inserter KIWI-OSD,
verwendete einige VEXA Messungen für Eine detailierte Betrachtung von KIWI OSD Video Zeiteinblendungen.

Vielen Dank an Geoff Hitchcox und an Dave Gault (Australien) auch für den Aufbau der ersten "externen" VEXAs und für die Durchführung von sehr brauchbaren Messungen. Zusätzlich noch vielen Dank an Geoff Hitchcox für seine guten Ideen im VEXA Schaltungs Entwurf.

Inzwischen wurde VEXA nach Österreich, Neuseeland und Australien auch in Kalifornien von Astronomen verwendet. Mein Dank gilt ihnen allen und besonders für die Weiterleitung der Messergebnisse über ihre Videokamera.

Copyright Hinweise:
Download und Anwendung dieser Informationen und Dateien ist frei, erfolgt aber auf eigenes Risiko und ist nur erlaubt für nichtkommerzielle Anwendung.
Copyrights werden beansprucht vom Entwickler von VEXA und Author dieser Internetseiten - Gerhard Dangl.
